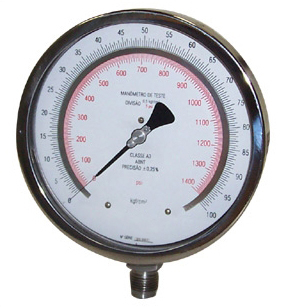

MANÔMETROS
DE TESTE
Modelos
Fabricados
RTM 86= 150mm
Faixas
de Pressão
- de vácuo até 1.000 kgf/cm2
Aplicações
Os manômetros de teste são
aparelhos de precisão destinados a
aferição e calibração
de outros manômetros. Recomenda-se que
o instrumento padrão seja pelo menos
quatro vezes mais preciso que o instrumento
em teste.
Especificações
- Caixa: estanque, em chapa aço
inox AISI 304, acabamento polido.
- Aro: engate baioneta, de aço
inox AISI 304, acabamento polido.
- Flange: dianteira ou traseira.
- Mostrador: alumínio/inox,
branco, escala espelhada anti-paralaxe e gravação
preta.
- Ponteiro: alumínio, balanceado
e extremidade tipo faca.
- Visor: vidro plano de 3mm.
- Elemento Sensor: tubo Bourdon em
''C'' de aço inox AISI 316, tipo helicoidal
acima de 100 kgf/cm2.
- Mecanismo: aço inox AISI 304
com ajuste.
- Conexão: inferior ou traseira
excêntrica com rosca de 1/4'', 3/8''
ou 1/2'' NPT ou BSP.
- Soquete: aço inox AISI 316,
com secção quadrado para chave
de 7/8''.
- Precisão: 0,5% do total da
escala.
Características
Técnicas
| MODELO |
DIMENSÕES
(mm) |
PESO
APROX. EM GRAMAS |
|
53P |
A |
B |
C |
750 |
| 150 |
52 |
195 |
Execuções
(Conforme as Figuras Abaixo,
brevemente disponíveis)
A)
Conexão Inferior
B) Conexão Traseira
C) Conexão Traseira com Flange
Dianteira
D) Conexão Traseira com Flange
Traseira
E) Conexão Inferior com Flange
Dianteira
F) Conexão Inferrior com Flange
Traseira
