TERMÔMETRO
INDUSTRIAL
RTM 9 - RETO
RTM 10 - ANGULAR
RTM 11 - OBLÍQUO (ANGULAR 135º)
O
termômetro industrial é construído
em vidro com capilar prismático
amarelo para mercúrio e capilar redondo para
líquido vermelho/azul.
Opcionalmente pode ser usado com protetor de latão
ou aço inoxidável
(RTM 17 OU 18).
|
CARACTERÍSTICAS |
- CORPO:
235 x 18 + -20mm
- HASTE:
informada pelo cliente
- ESCALAS:
informada pelo cliente
- FLUIDO:
LV/LA - MERCÚRIO
- ÂNGULO:
ver tabela abaixo
|
|
ÂNGULO
DA HASTE |
|
Reto |

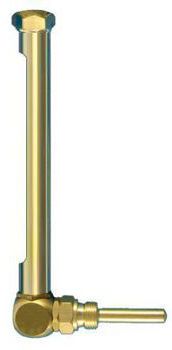

Angular
90º |

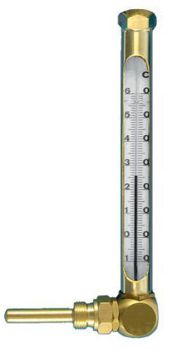

Angular
à Direita |

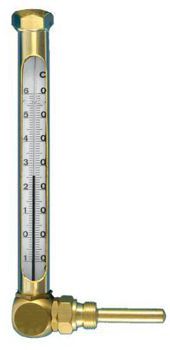

Angular
à Esquerda |

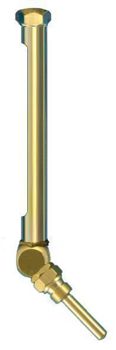

Angular
135º |
| CÓDIGO |
ESCALA/DIVISÃO |
CAPILAR |
ENCHIMENTO |
| RETO |
ANGULAR |
OBLÍQUO |
|
| 9/1 |
10/1 |
11/1 |
-30+50:1ºC |
Amarelo |
Hg |
| 9/2 |
10/2 |
11/2 |
0+50:1ºC |
Amarelo |
Hg |
| 9/3 |
10/3 |
11/3 |
0+100:1ºC |
Amarelo |
Hg |
| 9/4 |
10/4 |
11/4 |
0+150:1ºC |
Amarelo |
Hg |
| 9/5 |
10/5 |
11/5 |
0+200:2ºC |
Amarelo |
Hg |
| 9/6 |
10/6 |
11/6 |
0+250:2ºC |
Amarelo |
Hg |
| 9/7 |
10/7 |
11/7 |
0+300:2ºC |
Amarelo |
Hg |
| 9/8 |
10/8 |
11/8 |
0+350:2ºC |
Amarelo |
Hg |
| 9/10 |
10/9 |
11/9 |
0+400:2ºC |
Amarelo |
Hg |
| 9/11 |
|
0+480:5ºC |
Amarelo |
Hg |
| 9/12 |
0+550:5ºC |
Amarelo |
Hg |
| 9/13 |
0+630:5ºC |
Amarelo |
Hg |
| |
-30+50:1ºC |
Transparente |
Líquido |
| 0+50:1ºC |
Transparente |
Líquido |
| 0+150:1ºC |
Transparente |
Líquido |
| 0+150:1ºC |
Transparente |
Líquido |
