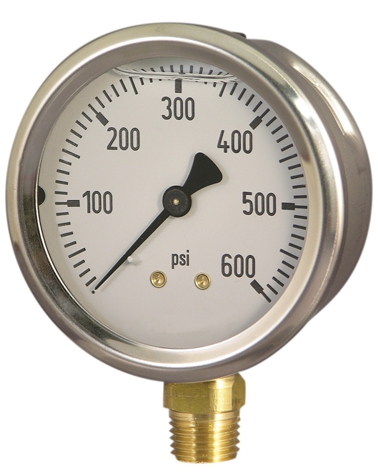

| Manômetro Caixa Hermética inóx Seco (Com Glicerina) - RTM 78 |
|
- Os manômetros com caixa de aço inóx podem ser usados em diversas aplicações ao tempo
- Por serem fabricados com caixa hermética, podem ser usados com enchimento de glicerina
|
| ESPECIFICAÇÕES |
| TIPO |
Manômetros, Manovacuômetros, Vacuômetros |
| CAIXA |
Chapa de aço inoxidável |
| ARO |
Chapa de aço inoxidável |
| FLANGE |
Dianteira ou traseira |
| MOSTRADOR |
Fundo branco e gravação preta |
| PONTEIRO |
Alumínio, balanceado sem ajuste |
| VISOR |
Vidro ou Policarbonato |
| ELEMENTO SENSOR |
Tubo bourdon em "C" de Tomback, tipo helicoidal |
| MECANISMO |
Latão |
| SOQUETE |
Latão, para encaixe de chave de fixação |
| SAIDA DA CONEXÃO |
Tabela abaixo |
| SAIDA DA ROSCA |
 |
 |
 |
 |
 |
 |
 |
| RETO |
ANGULAR |
RETO FLANGE DIANTEIRA |
RETO FLANGE TRASEIRA |
ANGULAR FLANGE DIANTEIRA |
ANGULAR FLANGE TRASEIRA |
ANGULAR COM GARRAS |
| OBS.: Poderemos fabricar Angular Saida Excentrica mediante consulta |
|
| MODELOS |
Vacuômetro |
Manô
Vacuômetro |
Manômetro |
Conexão ao Processo |
PRECISÃO |
ÂNGULOS - deslize o mouse p/ vizualizar |
Manual |
| O CLIENTE DEFINE A ESCALA |
1/8"BSP |
1/8"NPT |
1/4"BSP |
1/4"NPT |
1/2"BSP |
1/2"NPT |
|
|
|
|
|
|
|
RTM 78/1
50mm
aro cravado
|
-76cmHG a 0
ou
-30"hg a 0
ou
-760mmHg a 0
ou
-1Kgf/cm² a 0
ou
-1Bar a 0
|
-76cmhg
ou
-760mmHG
ou
-30"HG
ou
-1Kgf/cm²
ou
-1Bar
....ATÉ....
|
| 30Kgf/cm² |
|
0 ... até ...400Kgf/cm² |
* |
* |
* |
* |
|
3- 2 -3% |
* |
* |
* |
s/c |
* |
* |
* |
RTM 78/1 |
RTM 78/2
60mm
aro cravado
|
0 ... até ...400Kgf/cm² |
* |
* |
* |
* |
|
3- 2 -3% |
* |
* |
* |
s/c |
* |
* |
* |
RTM 78/2 |
RTM 78/3
60mm
aro baioneta
|
0 ... até ...400Kgf/cm² |
* |
* |
* |
* |
|
3- 2 -3% |
* |
* |
* |
s/c |
* |
* |
* |
RTM 78/3 |
RTM 78/4
80mm
aro baioneta
|
0 ... até ...1000Kgf/cm² |
|
* |
* |
|
2- 1 -2% |
* |
* |
* |
s/c |
* |
* |
|
RTM 78/4 |
RTM 78/5
100mm
aro cravado
|
0 ... até ...600Kgf/cm²² |
|
* |
* |
* |
* |
2- 1 -2% |
* |
|
* |
|
|
|
|
RTM 78/5 |
RTM 78/6
100mm
aro
baioneta
|
0 ... até ...1000Kgf/cm² |
|
* |
* |
* |
* |
2- 1 -2% |
* |
* |
* |
s/c |
* |
* |
* |
RTM 78/6 |
RTM 78/7
150mm
aro
baioneta |
0 ... até ...1000Kgf/cm² |
|
* |
* |
* |
* |
2- 1 -2% |
* |
* |
* |
|
* |
* |
|
RTM 78/7 |
|
|
|
|
|
|
|
|
| |
|
