Aplicações

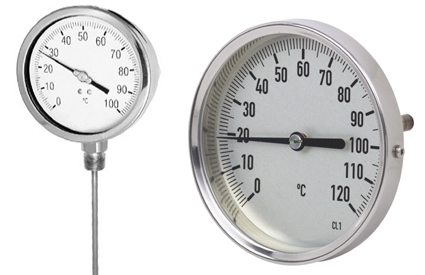

Termômetro
bimetálico industrial hermeticamente
fechado, totalmente de aço inoxidável
para uso em: processo químicos, petroquímicos,
alimentícios, papel e celulose e indústrias
em geral que trabalhem em condições
de agressividade do ambiente ou do fluido.
-
Caixa: chapa de aço inoxidável
AISI 304, polido.
- Aro: engate tipo baioneta de aço
inoxidável AISI 304, polido.
- Mostrador: alumínio, fundo
branco e gravação rápida.
- Ponteiro: alumínio, balanceado
com ajuste (opcional com ajuste micrométrico).
- Visor: vidro plano de 2 e 3 mm.
- Elemento Sensor: bimetal helicoidal.
- Haste: inferior ou reta (R) traseira
ou angular (A) 1/4'' de aço inoxidável
(opcional com 3/8'').
- Conexão: aço inoxidável,
rosca de 1/4'', 3/8'' e 1/2'' NPT ou BSP.
- Precisão: 1% do total da escala.
Obs.:
Para temperaturas abaixo de 100ºC, o
comprimento da haste dever ser no mínimo
60mm, fora rosca.
| MODELO |
DIMENSÕES
(MM) |
PESO
APROX. EM GRAMAS |
| NOMINAL |
A |
B1 |
B2 |
HASTE
COMPRIMENTO |
DIÂMETRO
HASTE |
| 47/1 |
50 |
52 |
28 |
21 |
VARIÁVEL |
1/4'' |
140 |
| 47/2 |
60 |
60 |
30 |
21 |
160 |
| 47/3 |
100 |
100 |
42 |
21 |
360 |
| 47/4 |
150 |
150 |
52 |
21 |
700 |
| 47/5 |
114 |
129 |
52 |
21 |
600 |
