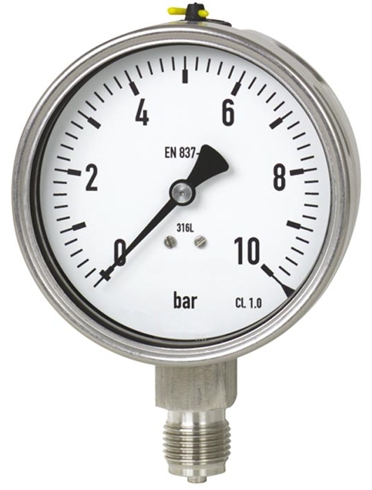

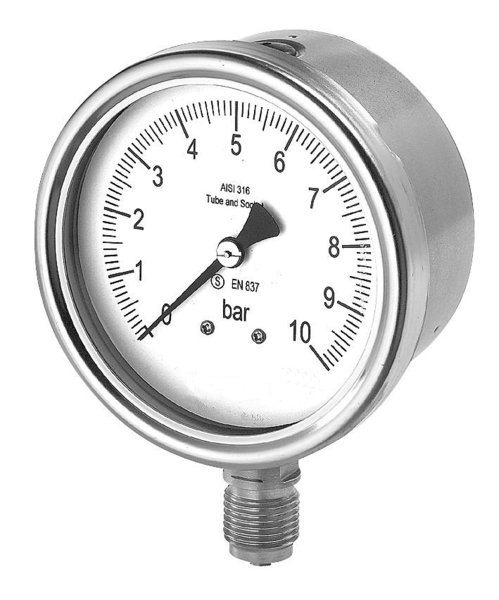

MANÔMETROS
DE AÇO INOXIDÁVEL
Modelos
Fabricados
83/1 = 50mm
83/2 = 60mm
83/3 = 100mm
83/4 = 150mm
Faixas
de Pressão
83/1 = vácuo até 400 kgf/cm2
83/2 = vácuo até 1000 kgf/cm2
83/3 = vácuo até 1000 kgf/cm2
83/4 = vácuo até 1000 kgf/cm2
Aplicações
Manômetros totalmente de aço
inoxidável, caixa estanque, à
prova de tempo, para aplicações
nas indústrias petroquímicas,
química, papel e celulose, alimentares,
nos produtos corrosivos, nas usinas e outras
que exijam durabilidade, precisão e qualidade.
Especificações
- Caixa: estanque, em chapa de aço
inox AISI 304.
- Aro: engate baioneta, de aço
inox AISI 304.
- Válvula de Segurança: situada
na parte superior da caixa.
- Flange: dianteira ou traseira.
- Mostrador: alumínio, fundo branco
e gravação preta.
- Ponteiro: alumínio, balanceado
com ajuste micrométrico.
- Visor: vidro plano de 2 e 3mm.
- Elemento Sensor: tubo Bourdon em ''C''
de aço inox AISI 316, helicoidal acima
de 100 kgf/cm2.
- Mecanismo: aço inox AISI 304
com ajuste.
- Conexão: inferior ou traseira
excêntrica com rosca de 1/8'', 1/4'',
3/8'' e 1/2'' NPT ou BSP e traseira concêntrica
para 50 e 60mm..
- Soquete: aço inox AISI 316,
secção quadrado de 7/8'' e secção
quadrado de 9/16'' para 50 e 60mm..
- Precisão: 1% do total da escala.
Características
Técnicas
| MODELO |
DIMENSÕES
(mm) |
PESO
APROX. EM GRAMAS |
| A |
B |
C |
| 2
IN |
52 |
28 |
72 |
200 |
| 13
IN |
60 |
30 |
85 |
250 |
| 42
|
100 |
42 |
132 |
700 |
| 43 |
150 |
44 |
195 |
750 |
Opcional:
Aro cravado para 50 e 60mm.
Execuções
(conforme as figuras abaixo,
brevemente disponíveis)
A)
Conexão Inferior
B) Conexão Traseira
C) Conexão Traseira com Flange Dianteira
D) Conexão Traseira com Flange Traseira
E) Conexão Inferior com Flange Dianteira
F) Conexão Inferior com Flange Traseira
Obs.:
Outras variações sob consulta. |
