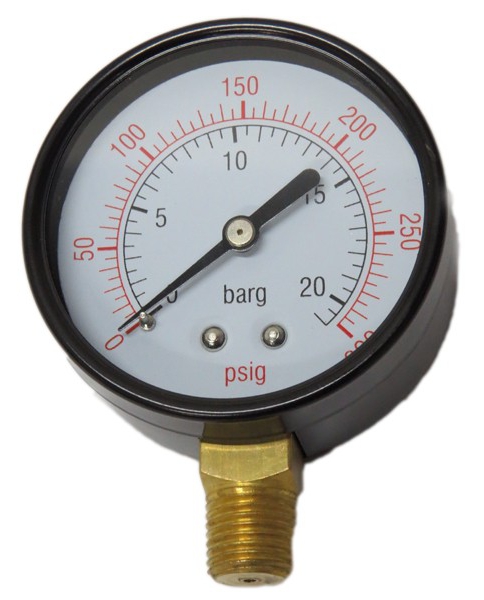

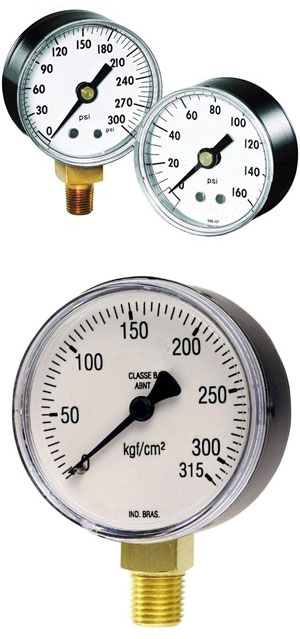

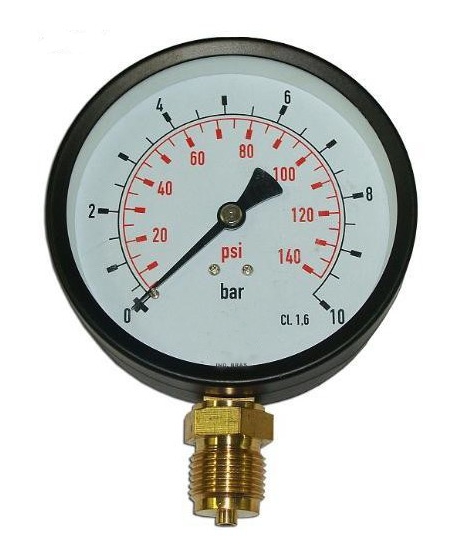

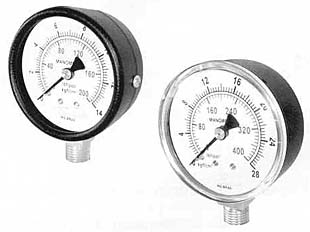

| Manômetro
Utilitário - RTM 77 |
 |
Os Manômetros, Manovacuômetros e
Vacuômetros utilitários, são recomendados para:
compressores de ar, equipamentos pneumáticos, linhas
de ar, de gases, de líquidos e instalações em geral.
|
| Modelos |
Vácuo |
Pressão |
Visor |
Rosca |
Precisão |
77/1
= 40mm |
-76cmHG
ou
-760mmHG
ou
-30polHG
ou
-1Kgf/cm²
|
de 1
a 60Kgf/cm² |
policarbonato |
1/8"BSP
ou NPT |
3 - 2
- 3% |
77/2
= 50mm |
de 1
a 400Kgf/cm² |
policarbonato |
1/8"
/ 1/4" BSP ou NPT |
3 - 2
- 3% |
77/3
= 60mm |
de 1
a 700Kgf/cm² |
policarbonato |
1/8"
/ 1/4" BSP ou NPT |
3 - 2
- 3% |
77/4
= 80mm |
de 1
a 1000Kgf/cm² |
vidro |
1/4"
/ 1/2" BSP ou NPT |
2 - 1-
2% |
| 77/5
= 100mm |
de 1
a 1000Kgf/cm² |
vidro |
1/4"
/ 1/2" BSP ou NPT |
2 - 1-
2% |
|
Especificações:
- Tipo:
Manômetros, Manovacuômetros, Vacuômetros
- Caixa:
Chapa de aço estampado, pintado de preto
- Aro:
Chapa de aço estampado, pintado de preto
- Flange:
dianteira ou traseira
- Mostrador:
Fundo branco e gravação preta
- Ponteiro:
Alumínio, balanceado sem ajuste
- Elemento
Sensor: Tubo Bourdon em "C" de Tomback,
tipo helicoidal
- Mecanismo:
Latão
- Soquete:
Latão, para encaixe de chave de fixação
- Saída
da Rosca: Tabela abaixo
|
| SAÍDA DA
ROSCA |
 |
 |
 |
 |
 |
 |
 |
RETO |
ANGULAR |
RETO
flange dianteira |
RETO
flange traseira |
ANGULAR
flange dianteira |
ANGULAR
flange traseira |
ANGULAR
com garras |
|
|
|
|
