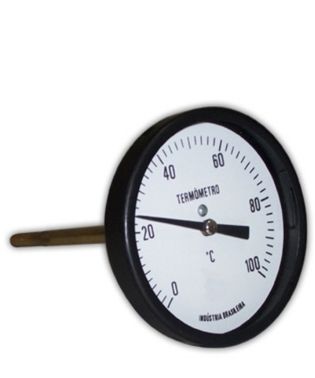

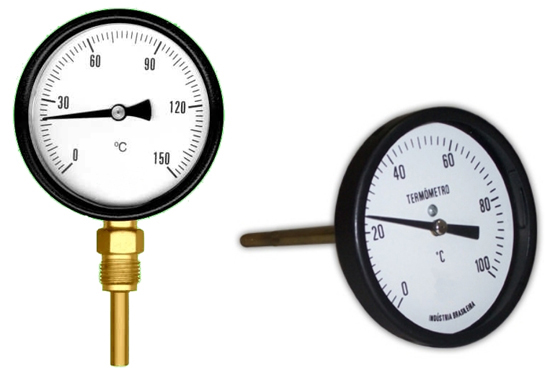

| Termômetros
Bimetálicos - RTM 46 |
 |
- Caixa
em aço carbono com acabamento preto
(opcionalmente em aço inox, exceto
200mm).
- Capa
ou Flange pretos (opcionalmente cromados).
- Visor
em vidro plano.
- Elemento
sensor Bimetal Helicoidal.
- Haste
em aço 1020 ou 3/8'' (opcionalmente
latão ou aço inox 1/4'')
- Adaptador
(rosca) em aço 1020 (opcionalmente
em latão ou aço inox).
- Mostrador
fundo branco com inscrições
em preto e/ou vermelho (outros sob consulta).
- Faixa
de temperatura aplicável: -30ºC
à +500ºC.
- Diâmetros:
50mm / 60mm / 80mm / 100mm / 150mm / 200mm
/ 30
Escalas
Padronizadas
ESCALAS |
NUMERAÇÃO |
SUBDIVISÃO |
-10
+50ºC |
10 |
1 |
-30
+50ºC |
10 |
1 |
0/50ºC |
5 |
1 |
0/60ºC |
10 |
1 |
0/80ºC |
10 |
1 |
0/100ºC |
10 |
1 |
0/120ºC |
20 |
1 |
0/150ºC |
30 |
2 |
0/200ºC |
20 |
2 |
0/250ºC |
50 |
2 |
0/300ºC |
50 |
5 |
0/350ºC |
50 |
5 |
0/400ºC |
50 |
5 |
0/500ºC |
50 |
5 |
Conexões
DIÂMETRO
mm |
REFERÊNCIA |
MONTAGEM |
50 |
1A |
Traseira |
60 |
2A |
Traseira |
80
|
3R |
Inferior |
3A |
Traseira |
100
|
4R |
Inferior |
4A |
Traseira |
150 |
6R |
Inferior |
6A |
Traseira |
200 |
7R |
Inferior |
200 |
7A |
Traseira |
300 |
8R |
Inferior |
300 |
8A |
Traseira |
|
|
|
| |
|
|
|
|
