Modelos
Fabricados
72/1 = 50mm
72/2 = 60mm
72/3 = 80mm
72/4 = 100mm
72/5 = 114mm
72/6 = 150mm
Faixas
de Temperatura
- desde -30ºC até 600ºC
Aplicações

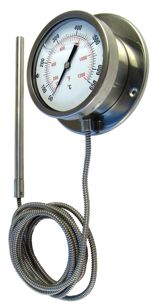

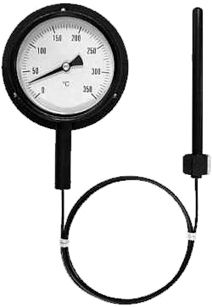

Indicador de temperatura com tubo capilar
para leitura à distância funcionando
por expansão à gás de nitrogênio.
Aplicados em processos químicos, petroquímicos,
alimentícios, papel e celulose e indústrias
em geral.
Especificações
- Caixa: chapa de aço estampado,
pintura epoxy preto ou aço inoxidável.
- Aro: chapa de aço estampado,
pintura epoxy preto ou aço inoxidável..
- Mostrador: alumínio, fundo branco
e gravação preta.
- Ponteiro: alumínio, balanceado
com e sem ajuste.
- Visor: vidro de 3mm.
- Elemento Sensor: tubo bourdon de aço
inoxidável.
- Mecanismo: aço inoxidável.
- Capilar: flexível de cobre,
aço carbono ou aço.
- Bulbo de Imensão: normalmente
1/2'' x 150mm de aço carbono ou aço
inox.
- Conexão: latão, aço
carbono ou aço inox, rosca 1/4'', 3/8'',
1/2'' ou 3/4'' NPT ou BSP.
- Precisão: 1,5% do total da escala.
Características
Técnicas
MODELO |
DIMENSÕES
(mm) |
DN |
A |
B |
C |
125 |
50 |
52 |
29 |
72 |
126 |
60 |
62 |
29 |
85 |
127 |
80 |
81 |
30 |
112 |
128 |
100 |
100 |
35 |
132 |
129 |
114 |
129 |
52 |
150 |
130 |
150 |
150 |
45 |
185 |
Execuções
(conforme as figuras abaixo,
brevemente disponíveis)
A) Conexão Inferior
B) Conexão Traseira
C) Conexão Traseira com Flange
Dianteira
D) Conexão Traseira com Flange
Traseira
E) Conexão Inferior com Flange
Dianteira
F) Conexão Inferior com Flange
Traseira
Obs.:
Outras variações sob consulta.
|
