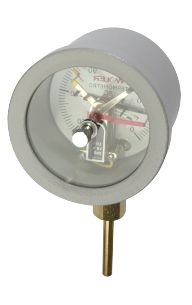

| Termômetro para Transformador Elétrico - RTM 76 |
|
Indicador de temperatura de reação a gás de nitrogênio, usados para indicação da temperatura
do enrolamento de transformadores elétricos. Normalmente é fornecido com contato elétrico simples ou duplo |
| MODELOS FABRICADOS |
| |
A |
B |
C |
D |
E |
F |
| 76 - 1 |
Fixação por porca |
116 |
127 |
|
|
|
VARIÁVEL |
| 76 - 2 |
Haste fixa |
157 |
122 |
|
|
|
| 76 - 3 |
Fixação por conexão traseira |
148 |
93,5 |
|
|
|
| 76 - 4 |
Fixação por flange traseira |
148 |
89 |
185 |
174 |
1/4" |
| ESPECIFICAÇÕES |
| CAIXA |
Alumínio fundido, hermeticamente fechado, pintura epoxy preto |
| ARO |
Alumínio roscado |
| MOSTRADOR |
Alúminio, fundo branco e gravação preta |
| PONTEIRO |
Aço ou alumínio, balanceado sem ajuste
(Opcional: ponteiro de máxima com chave de retorno) |
| VISOR |
Vidro plano de 3mm ou acrílico |
| ELEMENTO SENSOR |
Tubo bourdon de aço inoxidável |
| MECANISMO |
Aço inoxidável |
| CONDULETE |
1/2" ou 3/4" BSP, vertical de alumínio fundido |
| CAPILAR |
Flexível de aço inoxidável |
| BULBO DE IMERSÃO |
aço inox |
| CONEXÃO |
Latão, ou aço inox,
Rosca 1/2" ou 3/4", NPT ou BSP |
| FAIXAS DE TEMPERATURA |
Informada pelo cliente |
| PRECISÃO |
2% entre 25% a 75% da faixa de indicação |
| MODELOS |
| RTM 76-1 E RTM 76-2 |
RTM 76-3 |
RTM 76-4 |
 |
 |
 |
